1200 WTS

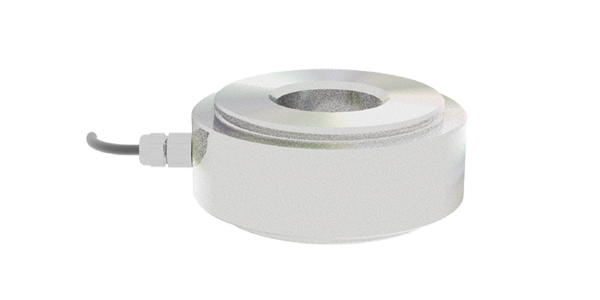

Célula de carga modelo 1200 WTS Wireless LowProfile.

Las celdas de célula inalámbricas LowProfile de precisión estándar modelo WTS 1200 están diseñadas para aplicaciones de uso general que requieren una celda de carga inalámbrica compensada por cargas excéntricas. Esta célula de carga puede transmitir distancias de hasta 2000 pies (610 metros) a varias estaciones base diferentes, incluida una versión USB y una pantalla portátil. Para obtener más información sobre nuestros productos completos WTS (Sistema de telemetría inalámbrico), haga clic en este enlace Sistema de telemetría inalámbrico .

Se encuentran disponibles capacidades superiores.

Opciones disponibles para el segundo, tercer puente y protección contra sobrecargas.

Están disponibles los modelos WTS 1210, WTS 1220 y WTS 1232.

Beneficios clave

  • Capacidades de 300 a 100K lbf (1.5 a 450 kN)
  • Galgas extensométricas con compensación de temperatura de interfaz patentada
  • Rendimiento al 0,0425%
  • Transceptor de 2,4 GHz
  • Carga excéntrica compensada
  • Baja deflexión
  • Compensación barométrica
  • Tensión y compresión
  • Tamaño compacto
Marca

Tipo de IP

IPxx

Tipo de Salida

Analógica

Sector

Integradores, OEM, Propósito General

Tipo de célula

LowProfile

Especificaciones – Célula de carga

PARAMETERSMODEL1210121012201232CAPACITYMeasuring RangeU.S. (lbf)300, 500 1K, 2K5K, 10K25K, 50K100KMetric (kN)1.5, 2.5, 5, 1025, 50100, 250450Static Error Band – %FS±0.04±0.04±0.04±0.06Nonlinearity – %FS±0.04±0.04±0.04±0.05Hysteresis – %FS±0.03±0.04±0.05±0.06Nonrepeatability – %RO±0.01±0.01±0.01±0.01Creep, in 20 min – %±0.025±0.025±0.025±0.025Side Load Sensitivity – %±0.25±0.25±0.25±0.25Eccentric Load Sensitivity – % / in±0.25±0.25±0.25±0.25TEMPERATURECompensated Range°F+15 to +115+15 to +115+15 to +115+15 to +115°C-10 to +45-10 to +45-10 to +45-10 to +45Operating Range *°F* Please reference Transceiver Operating Temperature Range°C°F±0.0008±0.0008±0.0008±0.0008°C±0.0015±0.0015±0.0015±0.0015°F±0.0008±0.0008±0.0008±0.0008°C±0.0015±0.0015±0.0015±0.0015ELECTRICALRated Output – mV/V (Nominal)2.04.04.04.0Excitation Voltage – VDC MAX20202020Bridge Resistance – Ohm (Nominal)350350350350Zero Balance – %RO±1.0±1.0±1.0±1.0Insulation Resistance – Megohm5000500050005000MECHANICALSafe Overload – %CAP±150±150±150±150in0.0010.0020.0020.003mm0.030.050.050.08Optional Base – P/N (Metric)B101 (M)B102 (M)B103 (M)B112 (M)Natural Frequency – kHz3.9, 5.0, 6.9, 9.86.6, 9.46.5, 7.05.8Weightlbs1.53.39.526kg0.71.54.311.8CalibrationTension & CompressionMaterialAluminumAlloy SteelACCURACY - (MAX ERROR)Effect on Zero - %RO / degEffect on Output - % / degDeflection @ RO

Especificaciones – Transceptor

MEASUREMENT SPECIFICATIONSStrain Gauge Excitation System4-wireStrain Gauge Excitation – VDC3Strain Gauge Resistance (min) – Ω85Strain Gauge Sensitivity (max) – mV/V±4.54Gain Temperature Stability (max) – ppm/°COffset Temperature Stability (max) – ppm/°C5Nonlinearity Before Linearization (max) – ppm of FR25Internal Resolution/Bits16,000,000 / 24Noise Free Resolution at 1 Sample Per Second400,000 / 18.75Transmission Rates – ms to dayFrom 5 to 1BATTERY LIFEBattery2 x AAA AlkalineBattery Life – hrs300 typicallyRADIORadio TypeLicense exempt transceiverRadio Frequency – GHz2.4Transmit Power – mW10RangemftUp to 610Up to 2,000ENVIRONMENTALOperating Temperature Range°C-20 to 55 °F-4 to 131Storage Temperature Range (no batteries)°C-40 to 85°F-40 to 185Maximum Humidity – %95 non-condensingIP Rating (WTS-AM-1 & WTS-AM-1-D)IP67/Nema4Telemetry HousingPolyamide resin
