1200

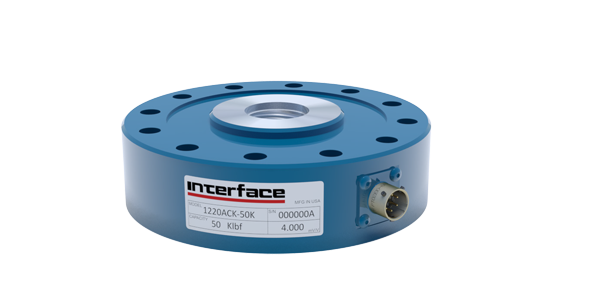

Célula de carga modelo 1200 LowProfile de precisión estándar.

La serie de célula de carga 1200 LowProfile de precisión estándar son las células de carga más populares de Interface. Por ejemplo, el 1200 tiene un rendimiento más alto que la mayoría de las celdas de carga LowProfile® de la competencia. Además, está diseñado para aplicaciones de uso general que requieren una celda de carga compensada por cargas excéntricas. Las celdas de carga de interfaz pueden medir 1 libra (4,45 N) o 2 millones de libras (9000 kN) de fuerza. Sobre todo, los sensores de calibre en cada celda de carga se inspeccionan, prueban y certifican individualmente para cumplir con nuestros rígidos estándares.

Están disponibles capacidades adicionales y conectores estándar.

Están disponibles el segundo puente, el tercer puente y la protección contra sobrecargas.

Están disponibles los modelos 1210, 1220 y 1232.

Beneficios clave

  • Galgas extensiométricas con compensación de temperatura de interfaz patentada.
  • Rendimiento al 0,04%.
  • Alto rendimiento: hasta 4 mV / V.
  • Carga excéntrica compensada.
  • 0,0008% / ° F (0,0015% / ° C) temp. efecto sobre la producción.
  • Baja deflexión
  • Calibración de derivación.
  • Compensación barométrica.
  • Tensión y compresión.
  • Tamaño compacto.
  • Disponible con o sin base de montaje.

Opciones

  • Base (recomendada)
  • Protección del conector
  • Salida normalizada
  • Hoja de datos electrónicos del transductor (TEDS)
  • Calibración CU.S.tom
  • Puente múltiple
  • Roscas especiales
  • Doble diafragma
  • Rango de temperatura especial
  • Longitud del cable
  • Añadir conector al cable

Opciones de conexión

  • Cable integral de 10 pies (3 m)
  • Conector de bayoneta PT02E-10-6P
  • PC04E-10-6P conector de tornillo

Accesorios

  • Conector de acoplamiento
  • Cable de conexión
  • Instrumentación
  • Herrajes de carga



Marca

Tipo de IP

IPxx

Tipo de Salida

Analógica

Sector

Integradores, OEM, Propósito General

Tipo de célula

LowProfile

Especificaciones

PARAMETERSMODEL1210121012201232CAPACITYMeasuring RangeU.S. (lbf)300, 500 1K, 2K5K, 10K25K, 50K100KMetric (kN)1.5, 2.5, 5, 1025, 50100, 250450Static Error Band – %FS±0.04±0.04±0.04±0.06Nonlinearity – %FS±0.04±0.04±0.04±0.05Hysteresis – %FS±0.03±0.04±0.05±0.06Nonrepeatability – %RO±0.01±0.01±0.01±0.01Creep, in 20 min – %±0.025±0.025±0.025±0.025Side Load Sensitivity – %±0.25±0.25±0.25±0.25Eccentric Load Sensitivity – % / in±0.25±0.25±0.25±0.25TEMPERATURECompensated Range°F+15 to +115+15 to +115+15 to +115+15 to +115°C-10 to +45-10 to +45-10 to +45-10 to +45Operating Range°F-65 to +200-65 to +200-65 to +200-65 to +200°C-55 to +90-55 to +90-55 to +90-55 to +90°F±0.0008±0.0008±0.0008±0.0008°C±0.0015±0.0015±0.0015±0.0015°F±0.0008±0.0008±0.0008±0.0008°C±0.0015±0.0015±0.0015±0.0015ELECTRICALRated Output – mV/V (Nominal)2.04.04.04.0Excitation Voltage – VDC MAX20202020Bridge Resistance – Ohm (Nominal)350350350350Zero Balance – %RO±1.0±1.0±1.0±1.0Insulation Resistance – Megohm5000500050005000MECHANICALSafe Overload – %CAP±150±150±150±150in0.0010.0020.0020.003mm0.030.050.050.08Optional Base – P/N (Metric)B101 (M)B102 (M)B103 (M)B112 (M)Natural Frequency – kHz3.9, 5.0, 6.9, 9.86.6, 9.46.5, 7.05.8Weightlbs1.53.39.526kg0.71.54.311.8CalibrationTension & CompressionMaterialAluminumAlloy SteelACCURACY - (MAX ERROR)Effect on Zero - %RO / degEffect on Output - % / degDeflection @ RO
